动态反应区法(DRT)脱硫工艺介绍

      动态反应区法(DRT)脱硫工艺是一种新型的半干法脱硫工艺,是在总结实际工程改造经验的基础上,经过不断的探索改进而形成的一种新型半干法脱硫工艺。目前该工艺已经建成并投产数十套装置,目前均达到了超净排放的标准。

      该工艺以一种反应区可以动态调节的反应塔为核心运行设备,在脱硫塔后配置一台布袋除尘器作为收尘装置,然后通过引风机来保持系统的负压运行,除尘器及吸收塔灰斗收集的循环灰全部参与循环,定期外排部分失效的脱硫废灰。

      动态反应区法脱硫工艺为负压运行,主要设备由脱硫塔、布袋除尘器和引风机(可以利用生产风机)构成,DRT脱硫塔内反应段设计采用动态调节的方式,根据进入系统的烟气情况,在反应区域进行相应的温度、湿度和循环灰浓度的调节,最终以较经济的运行成本实现高效脱硫过程。

      相较其他半干法脱硫工艺而言,该工艺有如下几点优势:

      1、系统整体运行阻力低,运行能耗低;

      脱硫塔运行阻力低,除尘器运行阻力也较低,脱硫系统实际运行阻力约2200~2800Pa;

      2、系统循环灰循环倍率高,石灰利用率高;

      根据已经投产的脱硫系统实际运行经验,动态反应区法脱硫工艺排放的脱硫废灰中活性组分比例仅为8%~10%,循环灰中位径约十几微米,循环灰流动性极佳,避免了循环灰的堆积、架桥及结垢现象;

      3、脱硫系统控制简洁方便,可以实现自动调节及无人值守;

      脱硫系统用到的设备一般为厂区通用设备,检修维护方便。脱硫塔内的温度、湿度调节逻辑明确,整套脱硫系统可以实现高水平的自动调节过程,真正做到自动调节、无人值守。

      4、脱硫系统对烟气的温度、风量等工况条件变化时的适应性强;

      脱硫系统采用顺流接触的方式,适应性极强,可以保证烟气从90~280℃变化时的稳定运行,同时也可以满足烟气风量从10~120%负荷变化时的稳定运行;

      5、相比同类型的半干法脱硫工艺,该技术投资及运行成本较低。

该技术的所用到的设备均为厂区常见设备,投资成本基本上是同类型工艺中最低的;因系统的阻力小,循环灰的利用率高,所以相较其他半干法脱硫工艺来说,该技术的运行成本也是是最低的。


主要业绩介绍

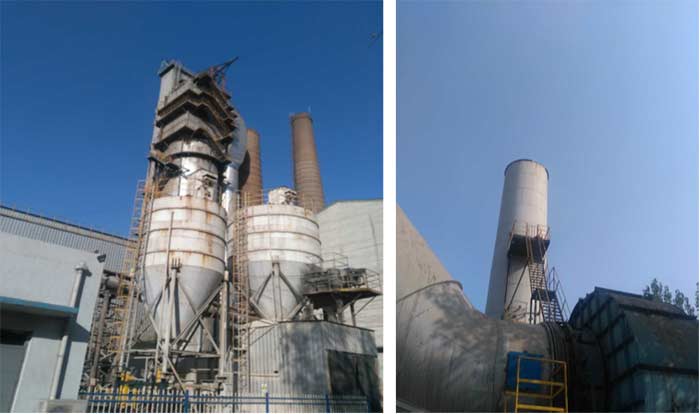

      德隆钢铁烧结机烟气半干法脱硫工艺改造项目

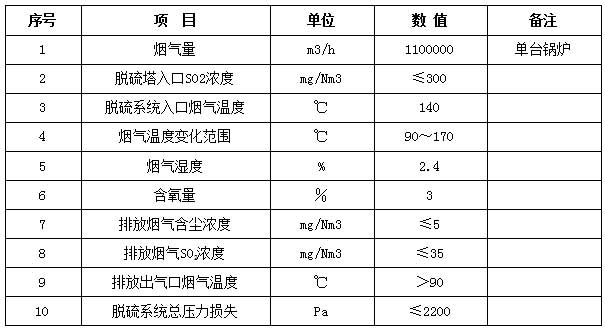

      德龙钢铁原有一套半干法脱硫系统为2009年建造。脱硫系统自建成后运行一直不稳定,为了解决现有脱硫系统存在的问题,业主决定对现有的脱硫系统进行改造,以期脱硫系统能正常运行,进而使得烧结机生产运行正常。2015年5月,该项目采用动态反应区法脱硫工艺进行改造,改造后脱硫运行非常平稳,脱硫效率可以保证95%以上。主要参数如下:



方正钢板130㎡烧结机烟气脱硫项目(2016年11月投运)

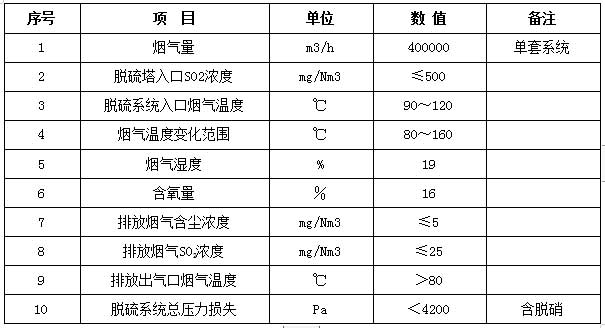

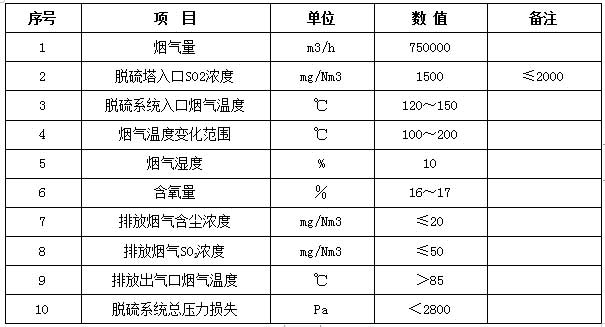

该项目采用动态反应区法脱硫工艺,主要参数如下:

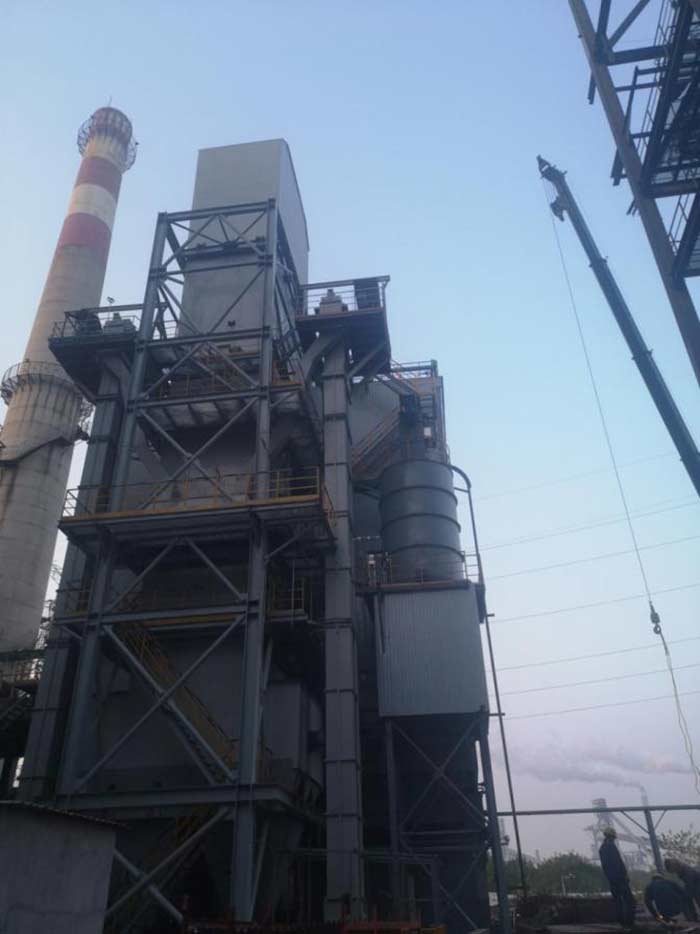

唐山港陆钢铁有限公司2台80MW(260t/h锅炉)煤气发电锅炉超净项目(2018年12月投运)

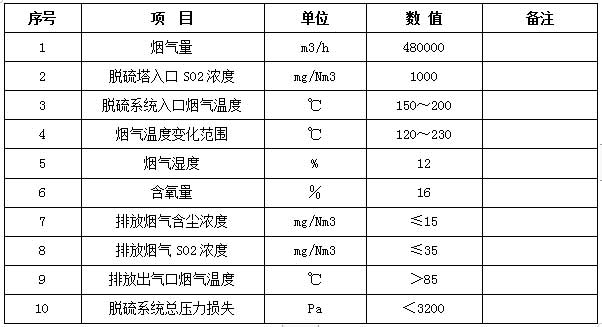

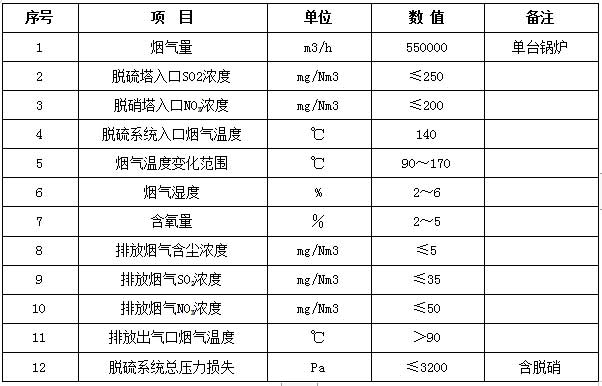

该项目采用中低温SCR脱硝该工艺,后部采用动态反应区法脱硫工艺,主要参数如下:


图片27.jpg  图片26.jpg

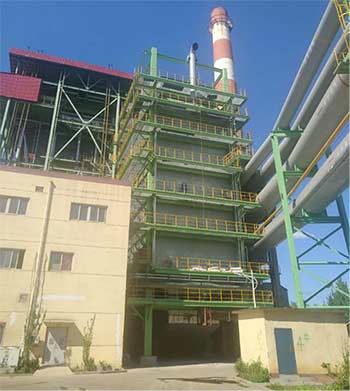

唐山凯源实业有限公司2台镍铁冶炼矿热炉烟气超净项目(2019年6月投运)

该项目采用动态反应区法脱硫工艺,后部采用中低温SCR脱硝工艺,主要参数如下:

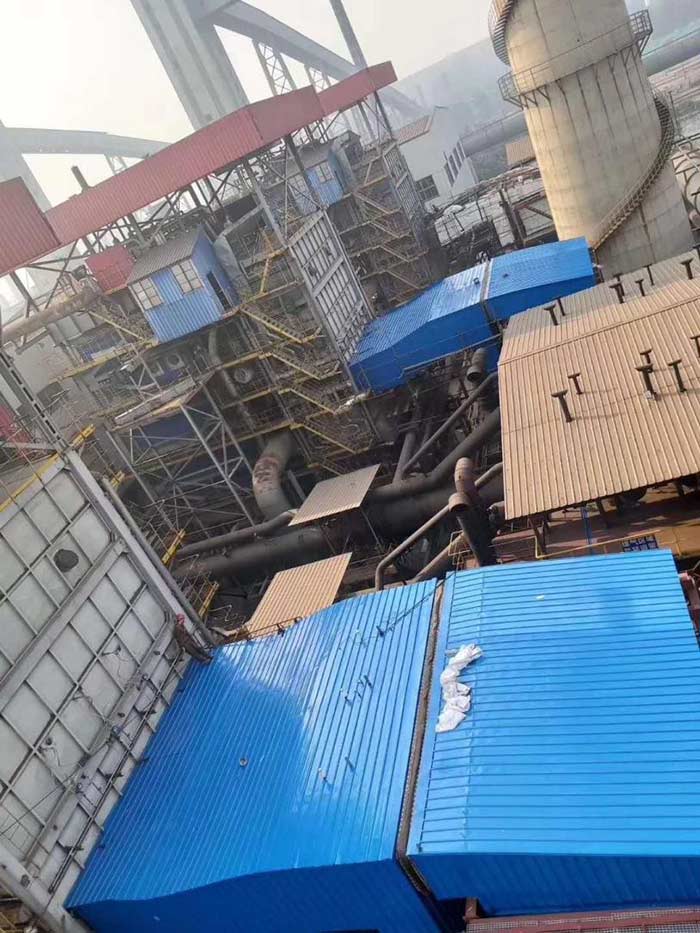

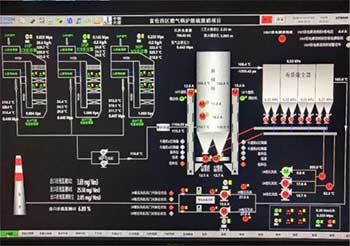

山东富伦钢铁有限公司西区3台100t/h燃气锅炉烟气脱硫脱硝项目(2019年9月投运)

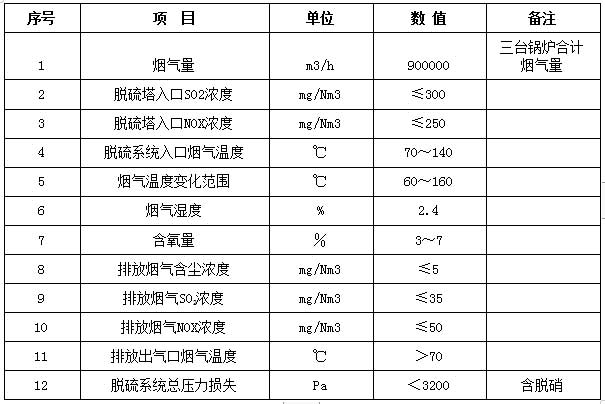

该项目采用三台锅炉各自配建一套SCR脱硝系统,烟气汇合后配建一套动态反应区法脱硫工艺,主要参数如下:


图片29.jpg  图片30.jpg

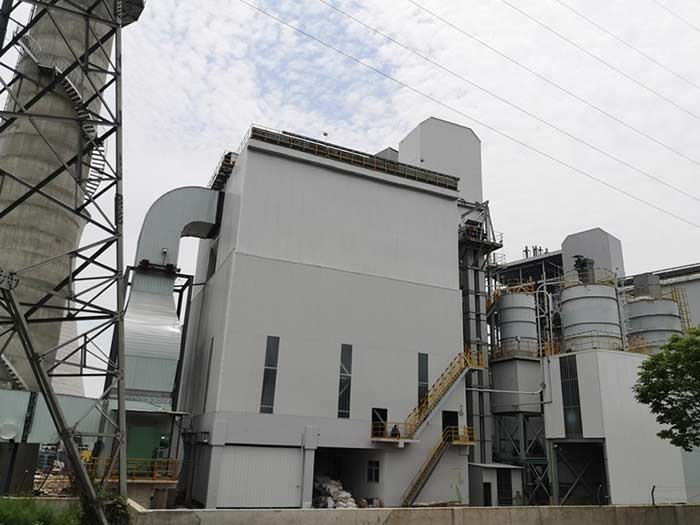

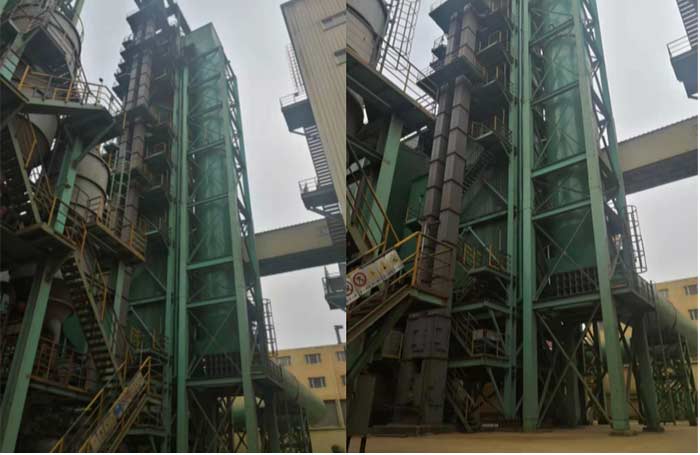

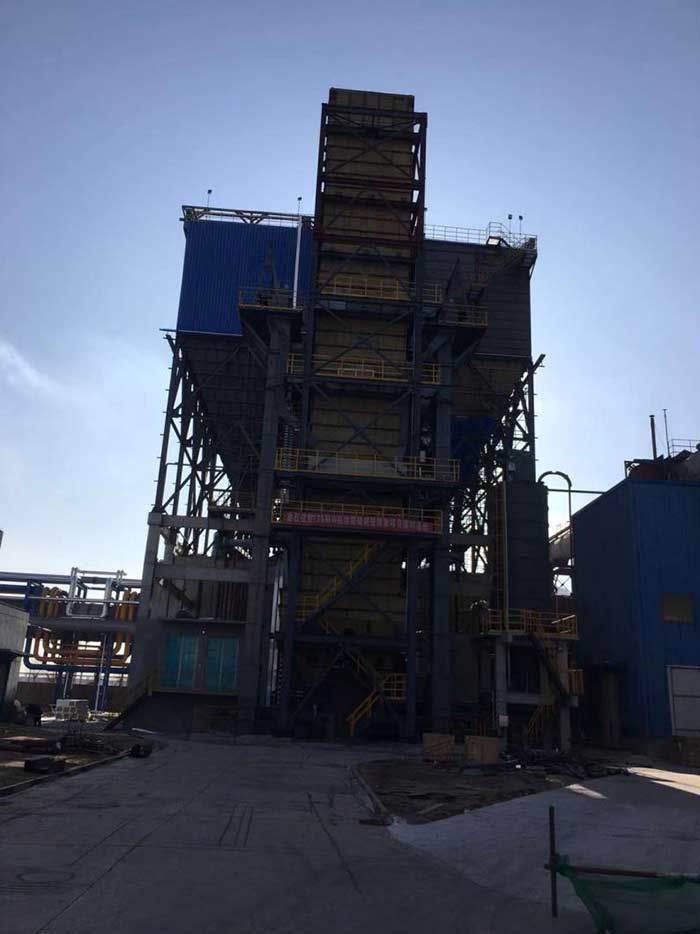

山东日照钢铁有限公司2台135MW机组(440t/h锅炉)燃气锅炉烟气脱硫除尘项目(2020年7月二期投运,10月一期投运)

 该项目采用动态反应区法脱硫工艺,主要参数如下:


图片32.jpg  图片33.jpg

芜湖新兴铸管二发电65MW机组(220t/h锅炉)燃气锅炉烟气脱硫脱硝除尘项目(2020年10月投运)

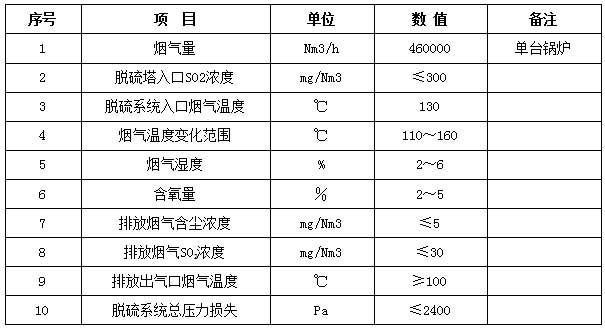

该项目采用动态反应区法脱硫工艺,主要参数如下:





芜湖新兴铸管一发电55MW机组(220t/h锅炉)燃气锅炉烟气脱硫除尘项目(在建,预计2021年5月投运)

该项目采用动态反应区法脱硫工艺,主要参数如下:



五矿营口节源水处理有限公司80MW机组(265t/h锅炉)燃气锅炉烟气脱硫除尘项目

该项目采用动态反应区法脱硫工艺,主要参数如下:



五矿营口节源水处理有限公司135MW机组(400t/h锅炉)燃气锅炉烟气脱硫除尘项目

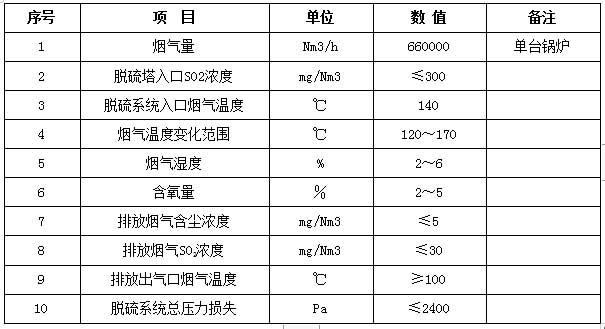

该项目采用动态反应区法脱硫工艺,主要参数如下:
